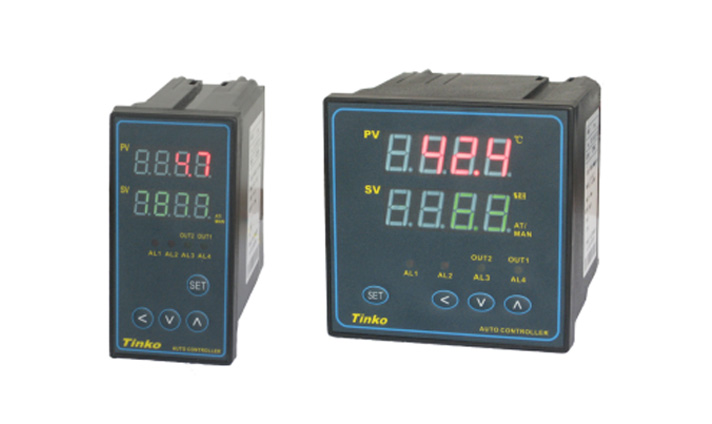

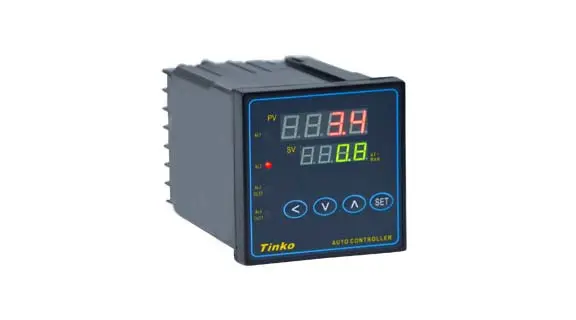

Tinko CTM serisi kontrolörler, fırınlar, paketleme ve ısıl işlem gibi ortamların sıcaklığını dengelemek için çift bölgeleri aynı anda yönetebilen çift döngü sıcaklık ve proses kontrol cihazlarıdır. CTM serisi çift çevrim kontrol cihazlarımızı kullanarak, daha az kablo ve panel kesimleri ile ortak bir bağlantı noktası sağlayarak kurulum süresini ve maliyetlerini koruyabilir. Kesinti, sistemi kapatmadan çift döngü denetleyicileri değiştirilebilir gibi de azaltılabilir.
PID otomatik ayarlama, manuel kontrol
Yüksek doğruluk ve çözünürlük
Evrensel giriş ve çıkış modu
Sensör molası, ters, kısa alarm
Isıtıcı mola alarmı
İsteğe bağlı röle alarm çıkışı
RS485 iletişim isteğe bağlı
| Güç kaynağı | AC85 ~ 265V, 50/60Hz |
| Doğruluk | ± 0.5% F.S. |
| Sensör girişi | Termokupl (K, E, J, N, T, B, S) |
| RTD (Pt100, Pt1000, Cu50, Cu100) | |
| Akım (DC. 0-20 mA, 4-20 mA) | |
| Voltaj (DC. 0-10V) | |

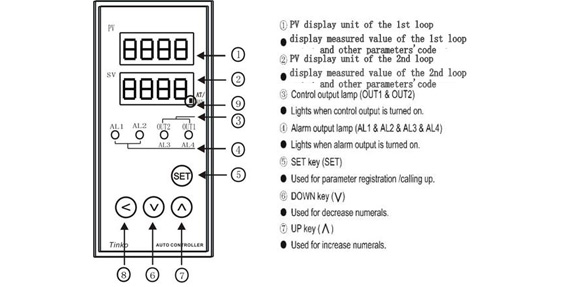

| Ekran ünitesi | Çift 4 haneli LED |
| Çözünürlük | 0.1 ° c |
| Çıkış modu | Çıkış modu |
| SSR sürücü (voltaj darbesi) | |
| DC. 4 ~ 20mA | |
| DC. 0-10V | |
| Alarm Outpu | Röle kontağı, acac/ 3A |
| İletişim (seçenek) | RS485, Tinko protokolü |
| Yardımcı çıkış | DC 24V geri bildirim |
| Çalışma ortamı | 0 ~ 50 ° c, 25 ~ 85% RH |
| Panel boyutu (mm) | 48*48, 48*96, 96*48, 72*72, 96*96, 160*80 |
C T L - £ F £ £ £ - £ - £ - £ £ £ - £ - £ - £ -C C
(1) (2) (3) (4) (5) (6) (7) (8)
(1) ön Panel boyutu (w × h, mm)
4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96
(2) giriş sinyali ve aralığı
K03: K (-50 ~ 999 ° c) E03: E (-50 ~ 800 ° c) J03: J(-50 ~ 999 ° c)
T03: T (-50 ~ 400 ° c) P03: Pt100 (-20 ~ 580 ° c) P06: Pt100 (-19.9 ~ 99.9 ° c)
801: 4-20mA 402: 0-10V
(3) kontrol çıkışı (ısıtma kontrolü için)
M: röle kontağı (acac, 3A) V: SSR sürücüsü (voltaj darbesi)
8: D.C.4-20mA 9: 0-10V
(4) kontrol çıkışı (soğutma kontrolü için)
M: röle kontağı (acac, 3A) V: SSR sürücüsü (voltaj darbesi)
8: D.C.4-20mA 9: 0-10V
(5) Alarm çıkışı
Boş: yok M: 1 x röle kontağı (acac, 3A)
MM: 2 x röle kontağı (acac, 3A) MMM: 3 x röle kontağı (acac, 3A)
(6) İletim çıkışı
8: D.C.4-20mA 9: 0-10V
Boş: yok
(7) güç geri bildirimi çıkışı
N: çıkış yok (ihmal edilebilir) V4: 24Vdc çıkışı
(8) İletişim
Boş: hiçbiri C1: RS485 iletişim
