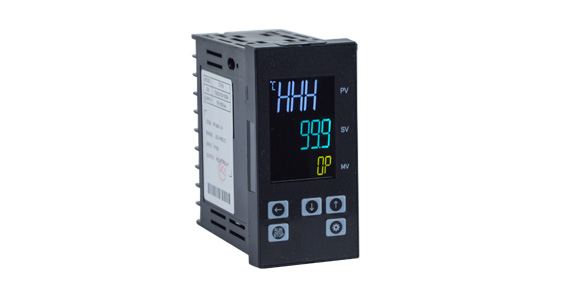

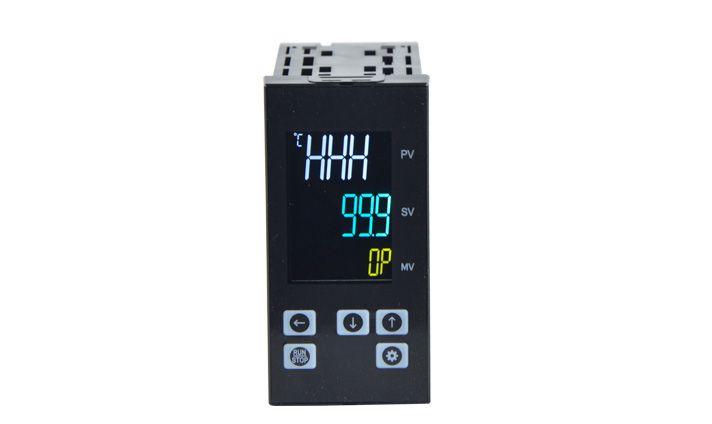

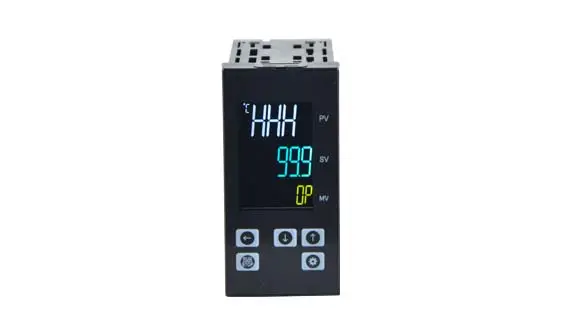

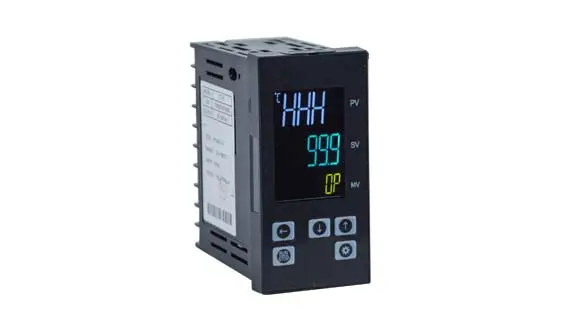

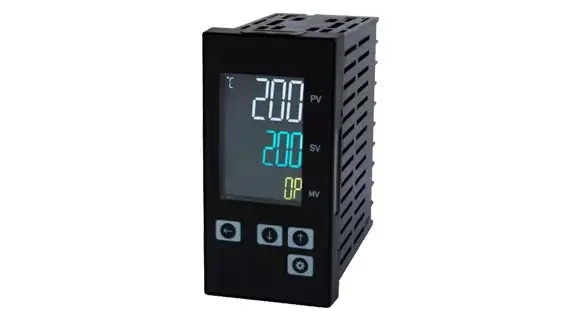

Tinko CTH serisi panel montaj denetleyicisi, karmaşık özellikler olmadan basit kontrol ve menü işlevselliğini kullanarak en uygun performansı sağlayan endüstri lideri bir PID denetleyicisidir. Temel uygulamalar ve kullanım seviyeleri için idealdir. PID proses kontrol cihazı olarak veya açık/kapalı sıcaklık kontrol cihazı olarak sipariş edilebilir.
PID otomatik ayarlama, manuel kontrol
Çift LCD ekran
Yüksek doğruluk ve çözünürlük
Sensör molası, ters, kısa alarm
Isıtıcı mola alarmı
İsteğe bağlı röle alarm çıkışı
RS485 iletişim isteğe bağlı
| Güç kaynağı | AC85 ~ 265V, 50/60Hz |
| Doğruluk | ± 0.5% F.S. |
| Sensör girişi | Termokupl (K, E, J, T) |
| RTD (Pt100) | |
| Ekran ünitesi | Çift 3 haneli LCD |
| Çözünürlük | 1 ° c/0.1 ° c |
| Çıkış modu | Röle kontağı, acac/ 3A |
| SSR sürücü (voltaj darbesi) | |
| DC. 4 ~ 20mA | |
| Alarm çıkışı | Röle kontağı, acac/ 3A |
| Çalışma ortamı | 0 ~ 50 ° c, 25 ~ 85% RH |
| Panel boyutu (mm) | 48*96 |
C T H - £ F £ £ £ - £ - £ £ £ - £ - C C
(1) (2) (3) (4) (5)
(1) ön Panel boyutu (w × h, mm)
5: 48*96
(2) giriş sinyali ve aralığı
K03: K (-50 ~ 999 ° c) E03: E (-50 ~ 800 ° c) J03: J(-50 ~ 999 ° c)
T03: T (-50 ~ 400 ° c) P03: Pt100 (-20 ~ 580 ° c) P06: Pt100 (-19.9 ~ 99.9 ° c)
(3) kontrol çıkışı
M: röle kontağı (acac, 3A) V: SSR sürücüsü (voltaj darbesi)
8: DC.4-20mA
(4) Alarm çıkışı
Boş: yok M: 1 x röle kontağı (acac, 3A)
MM: 2 x röle kontağı (acac, 3A) MMM: 3 x röle kontağı (acac, 3A)
(5) İletişim
Boş: hiçbiri C1: RS485 iletişim
